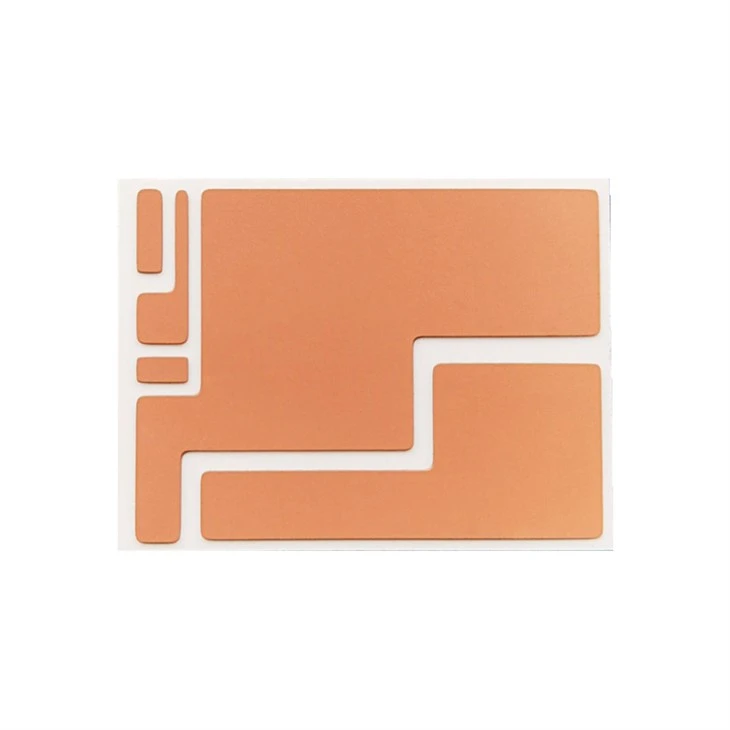

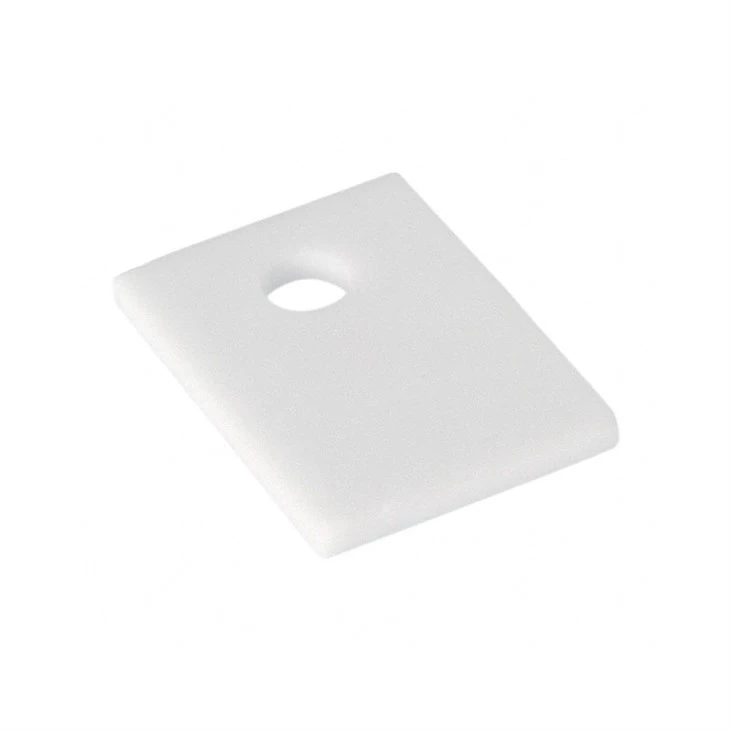

พื้นผิวเซรามิก IGBT

ทรานซิสเตอร์แบบไบโพลาร์เกทแบบหุ้มฉนวน (IGBT) เป็นส่วนประกอบที่สำคัญในอุปกรณ์อิเล็กทรอนิกส์กำลังสมัยใหม่ ช่วยให้สามารถสลับการใช้งานกำลังสูงได้อย่างมีประสิทธิภาพและควบคุมได้ องค์ประกอบสำคัญประการหนึ่งที่มีบทบาทสำคัญในประสิทธิภาพของ IGBT คือซับสเตรตเซรามิกที่ใช้ติดตั้ง วัสดุพิมพ์นี้ทำหน้าที่เป็นรากฐานสำหรับโมดูล IGBT โดยเป็นฉนวนไฟฟ้า การนำความร้อน และการรองรับทางกล

คุณสมบัติของพื้นผิวเซรามิก IGBT

1. ฉนวนไฟฟ้า

หน้าที่หลักประการหนึ่งของพื้นผิวเซรามิกคือการเป็นฉนวนไฟฟ้าระหว่างโมดูล IGBT และฮีทซิงค์หรือองค์ประกอบนำไฟฟ้าอื่นๆ เพื่อป้องกันไฟฟ้าลัดวงจรและรับประกันการทำงานที่เชื่อถือได้ของอุปกรณ์

2. การนำความร้อนสูง

พื้นผิวเซรามิกขึ้นชื่อในด้านการนำความร้อนได้ดีเยี่ยม คุณสมบัตินี้มีความสำคัญอย่างยิ่งในระบบอิเล็กทรอนิกส์กำลัง เนื่องจากช่วยกระจายความร้อนที่เกิดขึ้นระหว่างการทำงานของ IGBT การกระจายความร้อนอย่างมีประสิทธิภาพถือเป็นสิ่งสำคัญในการป้องกันความร้อนสูงเกินไป ซึ่งอาจทำให้อุปกรณ์ทำงานล้มเหลวได้

3. ความแข็งแรงทางกล

พื้นผิวเซรามิกมีความแข็งแกร่งและแข็งแกร่งโดยธรรมชาติ คุณสมบัตินี้มีความสำคัญต่อการรักษาความสมบูรณ์ของโครงสร้างของโมดูล IGBT โดยเฉพาะอย่างยิ่งในการใช้งานที่มีความเค้นเชิงกลหรือการสั่นสะเทือนสูง

4. ความเสถียรทางเคมีและความร้อน

มีความเสถียรในระดับสูงภายใต้สภาพแวดล้อมต่างๆ รวมถึงการสัมผัสกับสารเคมีและอุณหภูมิที่สูงมาก สิ่งนี้ทำให้มั่นใจได้ถึงความน่าเชื่อถือในระยะยาวของโมดูล IGBT

กระบวนการผลิต

การผลิตซับสเตรตเซรามิก IGBT เกี่ยวข้องกับขั้นตอนสำคัญหลายขั้นตอน:

1. การเลือกใช้วัสดุ

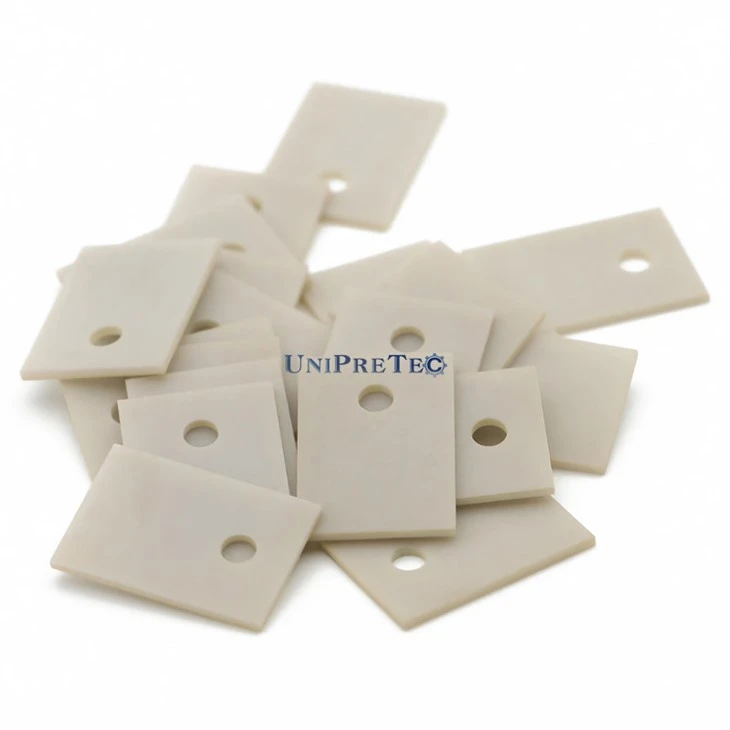

การเลือกใช้วัสดุเซรามิกมีความสำคัญและขึ้นอยู่กับปัจจัยต่างๆ เช่น การนำความร้อน คุณสมบัติของฉนวนไฟฟ้า และต้นทุน วัสดุทั่วไปได้แก่ อะลูมิเนียมออกไซด์ (Al2O3) อะลูมิเนียมไนไตรด์ (AlN) และซิลิคอนไนไตรด์ (Si3N4) เนื่องจากมีค่าการนำความร้อนที่ดีเยี่ยม

2. การเตรียมผง

วัสดุเซรามิกที่เลือกบดให้เป็นผงละเอียด ผงนี้ผสมกับสารยึดเกาะและสารเติมแต่งเพื่อให้ได้คุณสมบัติที่ต้องการ

3. การขึ้นรูป

ส่วนผสมที่เตรียมไว้จะถูกขึ้นรูปเป็นรูปแบบซับสเตรตที่ต้องการผ่านกระบวนการต่างๆ เช่น การอัดแห้ง การอัดขึ้นรูป หรือการหล่อด้วยเทป

4. การเผาผนึก

สารตั้งต้นที่เกิดขึ้นจะถูกเผาในเตาเผาที่มีอุณหภูมิสูง ในระหว่างกระบวนการนี้ อนุภาคเซรามิกจะหลอมรวมเข้าด้วยกัน ทำให้เกิดโครงสร้างที่มั่นคงและหนาแน่น การเผาผนึกมีความสำคัญอย่างยิ่งในการบรรลุคุณสมบัติทางไฟฟ้าและความร้อนตามที่ต้องการ

5. การตกแต่งพื้นผิว

พื้นผิวของซับสเตรตมักได้รับการขัดเงาเพื่อให้แน่ใจว่ามีความเรียบและเรียบเนียน ซึ่งเป็นสิ่งสำคัญเพื่อให้เกิดการสัมผัสความร้อนที่ดีกับ IGBT และส่วนประกอบอื่นๆ

บทบาทในการเพิ่มประสิทธิภาพระบบอิเล็กทรอนิกส์กำลัง

1. ปรับปรุงการจัดการระบายความร้อน

ค่าการนำความร้อนสูงของพื้นผิวเซรามิกมีบทบาทสำคัญในการจัดการความร้อนที่เกิดจาก IGBT ช่วยให้มีความหนาแน่นของพลังงานสูงขึ้นและการทำงานของอุปกรณ์มีประสิทธิภาพมากขึ้น

2. อัตรากำลังที่สูงขึ้น

พื้นผิวเซรามิก IGBT ช่วยให้สามารถสร้างโมดูลที่มีพิกัดกำลังสูงกว่าได้ สิ่งนี้มีความสำคัญอย่างยิ่งในการใช้งานที่ต้องการกำลังไฟฟ้าสูง เช่น ในยานพาหนะไฟฟ้า ระบบขับเคลื่อนทางอุตสาหกรรม และระบบพลังงานหมุนเวียน

3. ขนาดและน้ำหนักที่ลดลง

ประสิทธิภาพการระบายความร้อนที่ดีเยี่ยมของพื้นผิวเซรามิกช่วยให้สามารถออกแบบโมดูล IGBT ขนาดกะทัดรัดและน้ำหนักเบามากขึ้น นี่เป็นข้อได้เปรียบโดยเฉพาะอย่างยิ่งในการใช้งานที่มีข้อจำกัดด้านพื้นที่และน้ำหนักเป็นปัจจัยสำคัญ

4. ความน่าเชื่อถือที่เพิ่มขึ้น

ฉนวนไฟฟ้าและความแข็งแรงเชิงกลจากพื้นผิวเซรามิกมีส่วนทำให้โมดูล IGBT มีความน่าเชื่อถือโดยรวม นี่เป็นสิ่งสำคัญอย่างยิ่งในการใช้งานที่มีภารกิจสำคัญ ซึ่งการหยุดทำงานหรือความล้มเหลวอาจส่งผลกระทบร้ายแรง

พื้นผิวเซรามิก IGBT มีบทบาทสำคัญในประสิทธิภาพและความน่าเชื่อถือของระบบอิเล็กทรอนิกส์กำลัง การผสมผสานที่เป็นเอกลักษณ์ของฉนวนไฟฟ้า การนำความร้อนสูง และความแข็งแรงทางกล ทำให้เป็นสิ่งที่ขาดไม่ได้ในการใช้งานตั้งแต่มอเตอร์ขับเคลื่อนไปจนถึงตัวแปลงพลังงานหมุนเวียน ในขณะที่เทคโนโลยีก้าวหน้า การวิจัยอย่างต่อเนื่องในด้านวัสดุศาสตร์และกระบวนการผลิตยังคงผลักดันขอบเขตของสิ่งที่สามารถทำได้ด้วยซับสเตรตเซรามิก IGBT ซึ่งช่วยเพิ่มขีดความสามารถของอุปกรณ์อิเล็กทรอนิกส์กำลัง
